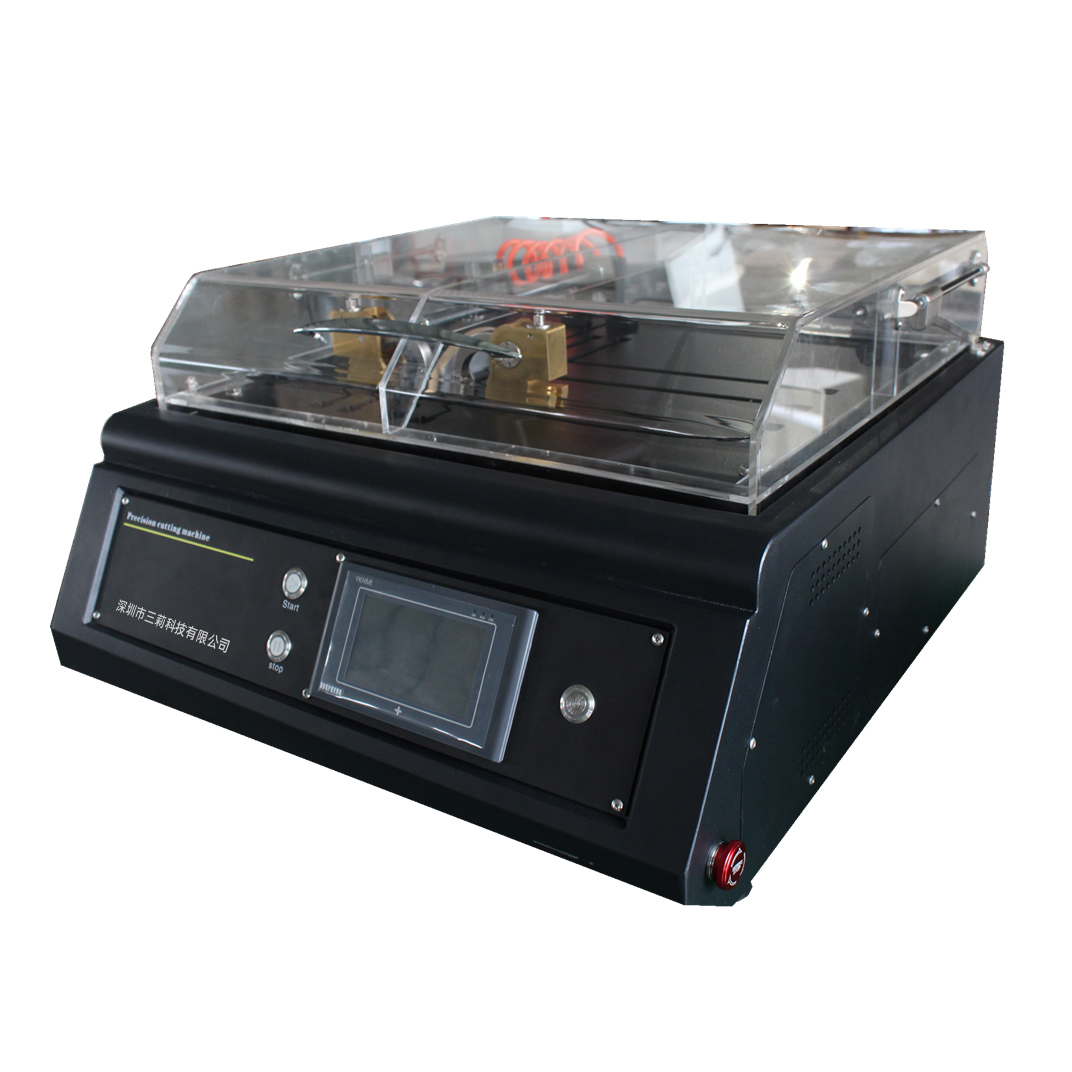

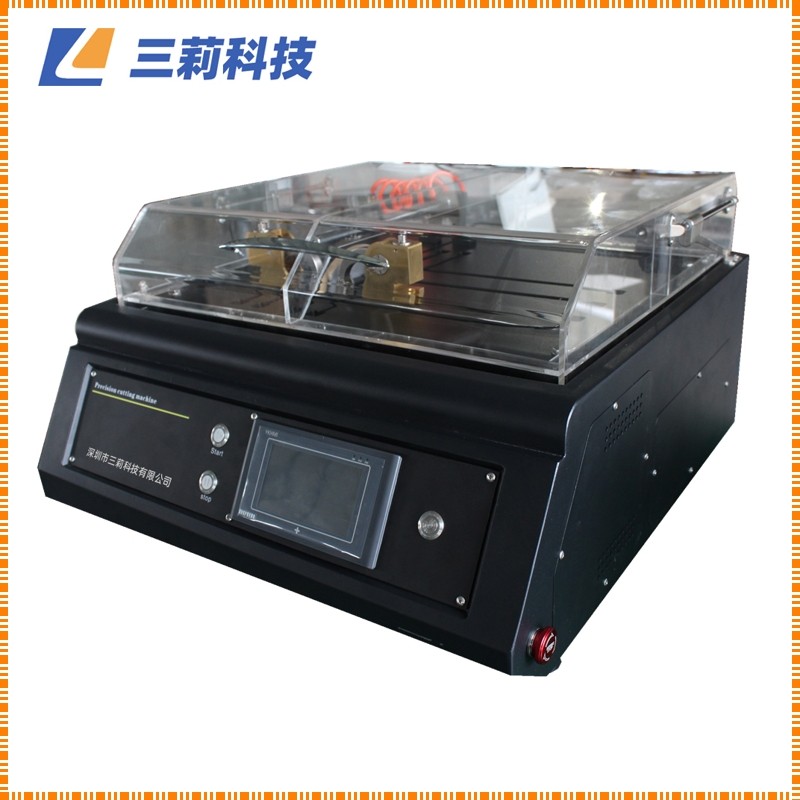

SNPBQ-200金相精密平板切割机

重要注意事项和安全信息

Important notices and safety information

SNPBQ-200型金相精密平板切割机适用于切割半导体、晶体、线路板、紧固件、金属材料、岩石和陶瓷等样品。

本机机身流畅，宽敞大方，提供了良好的工作平台。并采用高扭矩大功率伺服电机及无极变速控制系统，工作效率高且稳定。是针对平板类式样而研发的一种平板式样切割机。

本机良好的可视性和切割能力，最大限度地降低了操作难度，使用简便。而且该机配备了多种不同夹具，能够切割不规则形状的工件，是适合科研院校和企业的精密切割机。

该设备具有宽大的透明防护切割室，可以直观的观察切割过程。

电子触摸式显示屏，调节控制高精度主轴，转速和主轴切割移动速度和切割距离，使用更简       便，操作更轻松，具有自动切割功能，减轻操作者的工作疲劳，保证了试样切割机的一致性，是企业和科研院所制备试样的理想设备。

主要技术指标

Main Specifications

Y向行程：       200mm

切割方式：       直线，脉冲

金刚石切割片：       φ200*0.9*32mm

主轴转速：       500-3000，可定制

自动切割速度：       0.01-3mm/s

手动速度：       0.01-15mm/s

冲击切割距离：       0.1-2mm/s

最大切割厚度：       40mm

工作台最大加持长度：585mm

工作台最大加持宽度：200mm

显示：              5寸触摸一体机控制

使用方法数据：      可调取10种

工作台尺寸：        500*585mm

功率：              600W

电源：              单相220V

外形尺寸：       660*700*400mm

净    重：       85KG

各部件功能简介

Brief introduction of each component function

磨抛头：内含机械电气控制，是整机组成的重要部分。

磨抛头控制面板：调节压力控制参数调节。

磨抛盘：也称“工作盘”，是磨抛试验的重要组成部分，将砂纸、绒布等耗材固定在上面，对试样进行磨抛。

可调式减震底脚：调节机身水平、稳固。

操作键盘及显示

Operation keyboard and display

液晶显示

装 箱 单

Packing List
