调速蠕动泵简易分装键[时间分装控制功能]如何实现重复定量输送液体功能介绍

通过长按分装键3秒，四位数码管同时闪烁，进入分装时间设定界面......见下述详解

蠕动泵采用直流无刷电机驱动，免维护，动力更强劲，可级联多个泵头。具有正反， 启停， 全速（清洗），调速等基本功能，可通过外部模拟量调节转速，控制启停和方向，而且增加了时间分装功能

本系列调速型蠕动泵包括

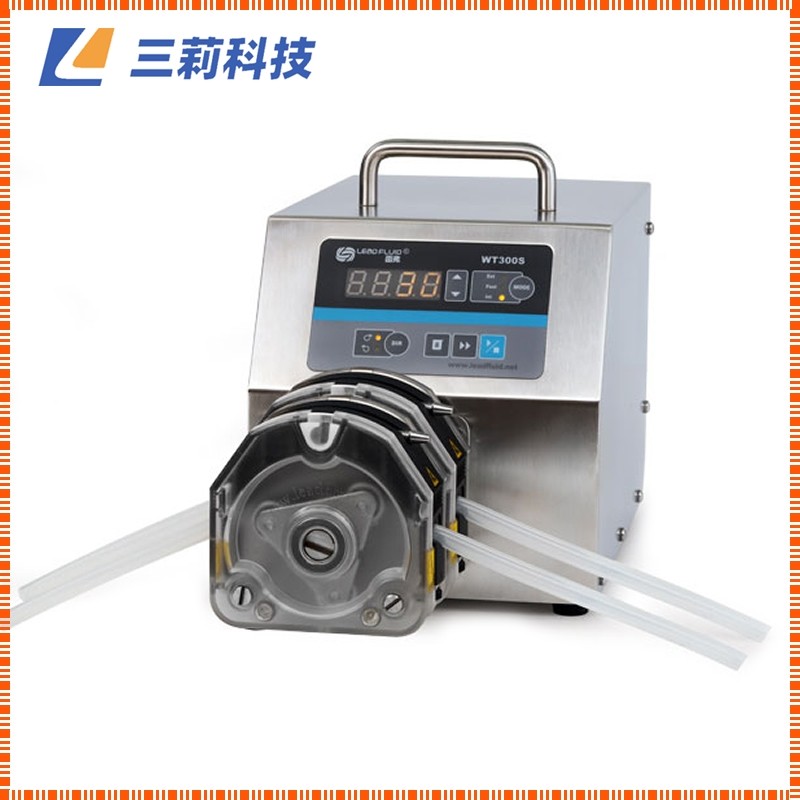

WT300S流量范围1.8-3500毫升/分钟工作转速30-350转/分钟

WT600S流量范围1.8-6000毫升/分钟工作转速30-600转/分钟

BT-S数码管款（老款）

BT100S流量范围0.00011-720毫升/分钟，工作转速0.1-150转/分钟

BT300S流量范围0.006-1600毫升/分钟,工作转速0.1-350转/分钟

BT600S流量范围0.006-2900毫升/分钟,工作转速0.1-600转/分钟

应用范围

    液体只与软管接触，泵体不接触液体

    通过更换不同材质的软管，可应用于复杂液体的传输

    低剪切力，可用于传输乳化液或含有泡沫的液体

    内表面光滑，易清洁

    没有阀阻塞现象

    适用于计时和定量给料

功能及特点

    四位LED数码管转速显示和工作模式

    LED指示灯显示工作状态

    面膜按键操作

    具有正反，启停，全速，调速功能

    简易时间分装控制

    转速分辨率1转/分钟，转速范围30-600转/分装，精度3%

    外部模拟量调速，高低电平控制启停，正反，带物理隔离

    RS485通讯，支持MODBUS通讯协议，方便与各种控制设备连接

    电路板加喷三防漆工艺，达到防尘防潮效果

    超强的抗干扰特性，宽电压设计，适用于复杂的供电环境

WT-600S显示面板及操作按键

烧杯形状：时间分装键。停止状态下，按此键启动时间分装功能；长按此键进入分装测试模式

Foot：脚踏分装模式，键盘控制操作，脚踏开关控制简易分装的启动

图5 四位数码管闪烁，表示在时间分装设定界面下，C115表示分装时间为115秒。

模式切换

打开电源开关， LED数码管显示数字

按下MODE键，模式切换一次，具体显示如下：

时间分装模式

通过设定时间来进行液量的分装。分装一次，泵运转设定的时间一次，自动停止。

l  打开电源开关，LED数码管显示数字，

l  按MODE键将模式切换到内控或分装模式

l  长按分装键3秒，四位数码管同时闪烁，进入分装时间设定界面

l  按加减键可改变分装的时间，时间范围0.1-999秒

l  再按一下分装键，退出分装时间设定界面

l  按方向键调整转动方向

l  按分装键一次，分装启动一次。

l  分装过程中，按启停键可中止分装过程

l  在分装模式下，分装启动也可用脚踏开关启动

图13 分装模式

----------------------------------------------------------------------------------------------------------------------------

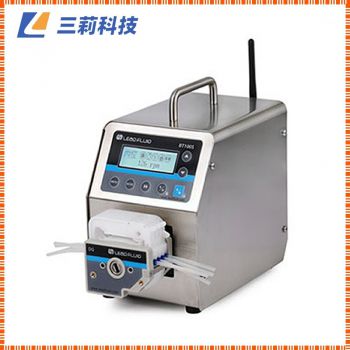

BT100S/BT300S/BT600S v3.0调速型蠕动泵如何实现简易分装：通过定时模式实现

BT100S/BT300S/BT600S v3.0调速型蠕动泵适【包括BT-101S】用于传输和定量给料，可以达到一定的精度

比老款升级到可设定运行时间，间歇时间，运行次数[定时：设定运行时间，间隔时间，循环次数实现定时传输液体；]

设置菜单

在主界面下，按键进入菜单设置界面，在设置界面下，按  键进行参数选择，按 键进入子菜单，在子菜单中按键调节参数，如果要返回主界面，可长按 返回或连续按 直到返回主界面。具体如图4：

1.运行时间单位：在定时模式下，设定运行时间单位，可设置天，小时，分钟，秒钟。

2.运行时间：在定时模式下，设定运行的时间，设定范围0.1-999秒\分\时\天；

3.间隔时间单位：在定时模式下，设定间隔时间单位，可设置天，小时，分钟，秒钟。

4.间隔时间：在定时模式下，当设定循环次数不是1时，再相邻的两次运行之间暂停的时间，设定范围0.1-999秒\分\时\天；

5.循环次数：在定时模式下，设定重复定时运行的次数。设定范围0-999次。当设置值为0时，次循环直到按 停止；当设定为其他值时，完成设定循环次数后自动停止。

模式切换

打开电源开关，液晶显示欢迎信息，进入主界面

按下 键，模式切换一次，具体显示如下图5：

定时模式

通过定时运行来进行液量的分装。

设置参数

打开电源开关，液晶显示

按键将模式切换到定时模式

按键进入参数设置界面

分别设定定时单位，运行时间，间隔时间和循环次数

返回主界面

l  按键调整转动方向

l  按键运行设定过程

l  运行过程中，按启停键可中止过程

l  在定时模式下，启动也可用脚踏开关启动

l  运行过程中，显示运行时间或间隔时间，还有运行次数。
