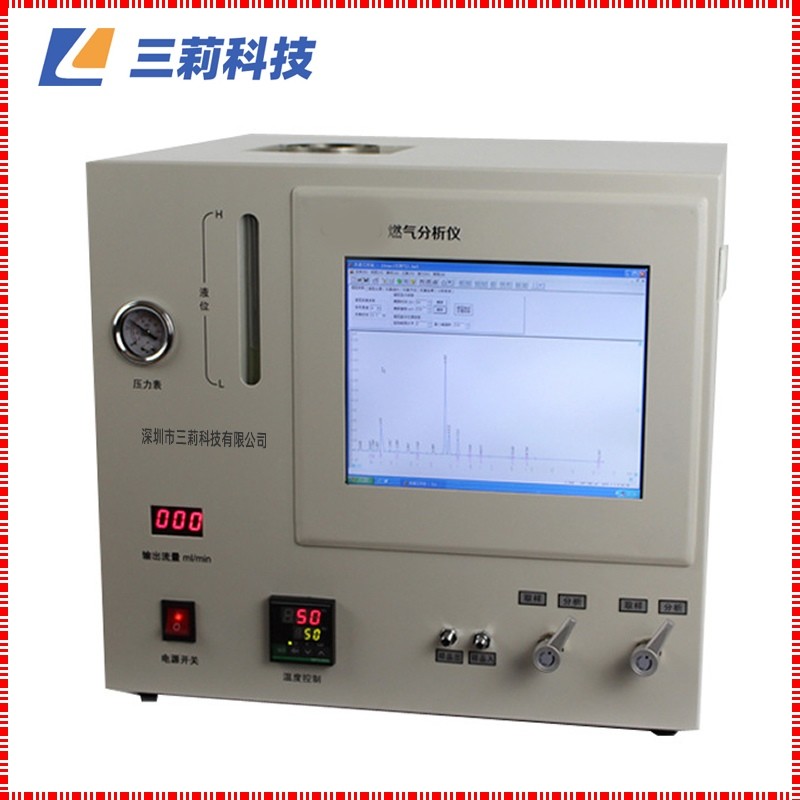

天然气热值分析仪GC-208A

简 介

 GC-208A型燃气分析仪，按照国家标准，结合广大用户的实际应用需要，研制的国内首款实现全自动化的燃气分析仪，自动产气系统和分析系统合为一体，进样阀和电脑采集控制有机结合，结构简单、操作方便.

用 途

可将燃气中氮气、二氧化碳、甲烷、乙烷、丙烷、异丁烷、正丁烷、异戊烷、正戊烷等各组分含量分析出来。还可以通过各组分含量计算出天然气热值、华白数、密度等。

一、主要特点：

1、采用微机控制电路，集成化高，，自动记保存运行参数，一键式开机，打开电源即可运行，无需重复设置参数。

2、仪器采用产气系统和分析仪一体化设计，体积小，操作简单，有效防止气体连接带来的气体泄露和管道的损坏，仪器更加简便美观，便于携带。

3、进样系统更加自动化，采用进样阀和数据采集有机结合，转动进样阀同时启动电脑数据采集，有效避免了提前或延迟启动电脑采集系统带来的峰名错位，结果错误，从而获得良好的重现性和的分析数据。

二、【适用范围】

1.石油液化气中二甲醚、甲醇、一氧化碳、氮气等添加气体含量的检测

2.石油液化气、天然气、煤气等气体组分的检测

3.二甲醚纯度的检测

4.液化天然气中氮气、甲烷的检测.

 【主要技术指标】
1. 主箱温度：室温+5—400℃  精度±0.1℃
2. 热导检测器(TCD)

①灵敏度：s≥5000mv.ml/mg(苯)

②基本漂移：满刻度的3%/h

仪器配置：

液化气检测

天然气检测

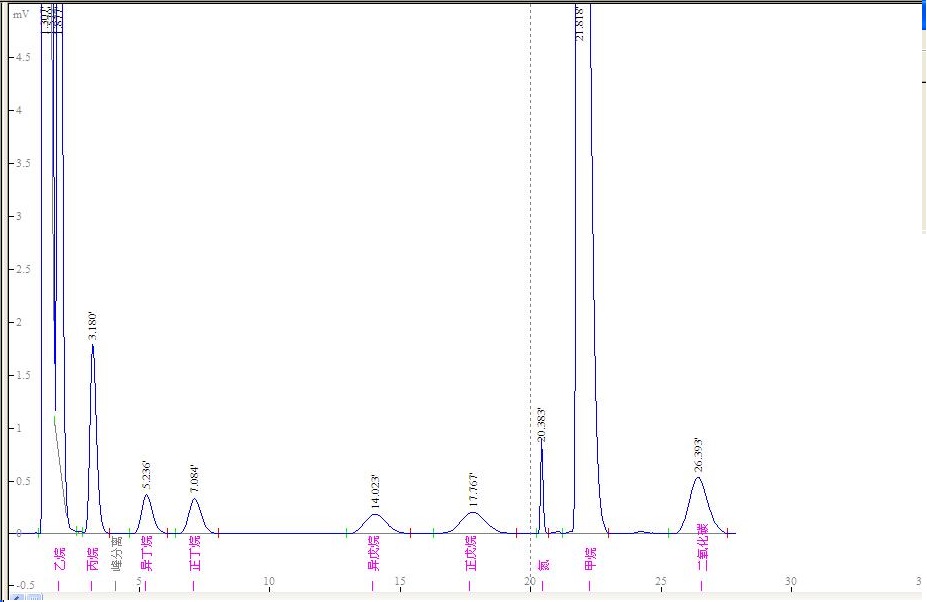

天然气分析报告

送样单位：        仪器型号:GC-208A

打开的谱图文件：G:GC-208A\Thermo\program\demo(天然气).hw

序号     保留时间     名称          浓度         峰面积

──────────────────────────────

1         1.090        氮           2.11          11397

2         1.472        甲烷         76.23         328433

3         2.290        二氧化碳     7.178         40490

4         3.328        乙烷         8.132         49743

5         5.311        丙烷         5.467         152341

6         5.934        异丁烷       0.06523       19333

7         6.455        正丁烷       0.0828        21537

8         8.029        异戊烷       0.09501       32358

9         8.724        正戊烷       0.09896       29501

──────────────────────────────

总计                       100        687837

在标准状态（273.15K、101325Pa）下：

高热值=41.957(MJ/Nm3)=10021.350(千卡/标准立方米)，

低热值=37.923(MJ/Nm3)=9057.765(千卡/标准立方米)

高热值华白数=49.002(MJ/Nm3)=11703.993(千卡/标准立方米)，

低热值华白数=44.291(MJ/Nm3)=10578.616(千卡/标准立方米)

密度=0.9474(kg/m3)，相对密度=0.733

临界温度=217.19(K)，临界压力=4.718(兆帕)

备注：按GB17820-2012  GB/T11062-2014
