可选配相机 电脑及分析软件手持金相显微镜BXJ-便携式金相显微镜

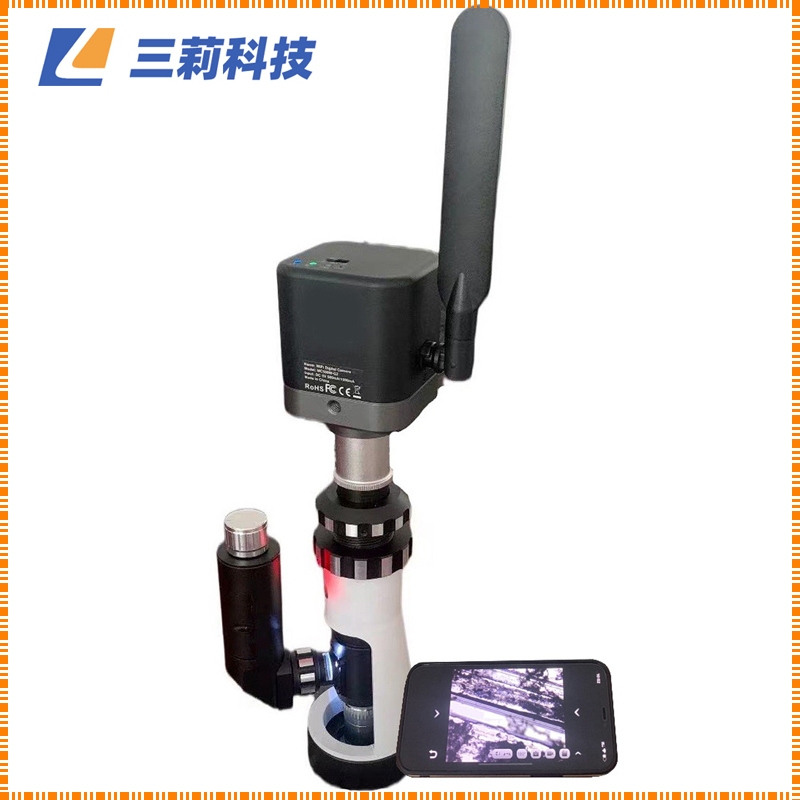

BXJ-便携金相显微镜概述:

BXJ-便携金相显微镜由于自带垂直照明光源,在现场可以很方便的用于无法制作试样时鉴别各种金属和合金的组织结构。适用于现场多种大型工件的金相检查,失效分析的显微镜,它不用切割取样,直接在工件上打磨、抛光,从而保证工件的完整性. 便携式金相显微镜适用于航空制造,机械制造,车辆制造,锅炉及压力容器的制造及检验,石油化工,铁路,造船,电厂,电站,设备安装,大型模具,安全检测,质量监督,理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。



磁性底座:

显微镜底座带有磁力吸座,直接吸附在工件上观察组织的现场金相检验。齿轮式XY轴移动平台,保证横向不自行下划。



照明系统:

采用6V3W LED灯照明,充电锂电池。



BXJ-便携金相显微镜技术参数:

配置

整机型号

部件

规格

BXJ-

光学系统

有限远色差校正光学系统

·

观察筒

单目观察筒。

·

目镜

大视野 WF10X(Φ18mm)

·

大视野 WF10X(Φ18mm) 带十字分化尺

O

长距平场

消色差物镜

PL   L 10X/0.25 WD8.8mm

·

PL   L 40X/0.6 WD3.73mm

·

PL   L 20X/0.4 WD8.6mm

O

PL   L 50X/0.7 WD2.02mm

O

照明系统

6V3W   LED灯照明,充电锂电池

·

显微镜底座

快捷无磁底座

·

X-Y磁力底座

·

金相分析系统

JX2016金相分析软件、300万摄像装置、0.5X适配镜接口、测微尺

O

电脑

商务机

O

打磨配套

角磨机,砂纸、羊毛毡、金刚石抛光剂等

O


















金相显微镜 金相图像分析软件系统 便携式金相显微镜配置方案

便携式金相显微镜系统配置方案

编号

型号

摄像系统

报价

1

BXJ-A

2700

2

BXJ-Y

+SN-500相机

3700

3

BXJ-W

+SN-mc500无线相机

5700

4

BXJ-J

+索尼芯片相机500万像素+金相图像分析软件系统

8400









1

便携式金相显微镜适用于现场、野外的大型钢材或半成品、成品工件进行金相检验,分析处理。一体化设计,体积小巧,内置电源方便携带。

便携式金相显微镜照明的一次充电可连续使用二十个小时左右,使用时间长、省电。 LED灯特点 温升很小,没有多大的热量,使用安全。

便携式金相显微镜可选购配置CCD、数码相机,电子目镜,金相软件,可方便采集、保存、输入现场的图像进行分析研究。


可以用于观察粉末,颗粒,晶体的颜色,检查加工零件和精细零件。


2

SN-500相机(圆或方)产品特点

1 采用高分辨率图像传感器,色彩还原好,清晰度高;

2 1/2.5英吋逐行扫描图像传感器,硬件500万像素;3 USB2.0数字传输接口,数据传输速率高达480MPS

4 亮度、对比度、饱和度、锐度和伽马值软件可调等

5 自动白平衡、自动曝光;

6 无需安排驱动、支持Windows2000\XP2\Vista\Win7\Win8\Win10操作系统;操作系统;

7 最大分辨率2592*1944




3

SN-mc500无线相机

1 USB 工作模式系统需求

Windows 764位), Windows 864位)、Windows 8.164位), Windows

1064位)。

双核3 GHz 或更高CPU

USB 2.0 高速接口或USB2.0兼容接口

DVD-ROM 光驱(仅安装软件时需要)

8G内存或更高

至少10GB可用硬盘空间

2 WiFi 工作模式系统需求

Android系统支持5.0及以上版本。

IOS系统支持8.0及以上版本。

无线网络硬件须支持802.11n/ac协议(5G模式时)。




4

金相图像分析软件系统:



金相图像分析软件系统,是结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求,提高产品合格率,助力各实验室检验水平的提升,我们搜集各行业老师的需求意见,开发金相图像分析软件系统。

软件系统国标库内包含了150个类别约760个常用子模块,基本上覆盖了常用的金相标准,适应绝大多数单位金相分析和检验的要求。根据不同行业需求开放相关类别,满足行业检测要求。终生免费调用所有模块,终生免费升级标准。

鉴于新材料和进口牌号材料的不断增加,对于软件中尚未录入的材料及评定标准,可以度身定制和录入。
