高温卧式膨胀仪 TEC-1400热膨胀系数测定仪

高温卧式膨胀仪 TEC-1400热膨胀系数测定仪概述

该仪器是用于测定在高温状态金属材料，陶瓷、玻璃、釉料、耐火材料以及其它非金属材料在受热焙烧过程中的膨胀和收缩性能，也适用于GB/T3810.8-2016对陶瓷砖线性热膨胀的测定，GB/T16920-2015对玻璃平均线热膨胀系数的测定，GB/T7320-2018耐火材料热膨胀试验方法。

高温卧式膨胀仪 TEC-1400热膨胀系数测定仪技术参数：

1、zui高炉温：1400℃，

2、升温速度0-20度/分可调，微电脑程序控温，控温精度 ±1℃，

3、测定变形范围：±2.5mm，

4、位移传感器灵敏度0.1um， 自动校正量程，

5、计算机自动计算膨胀系数、体膨胀、线性膨胀量，

6、自动记录、存储、打印数椐，打印温度-膨胀系数曲线，

温度间距自由设定，最小间距1℃，

7、自动计算补偿系数并自动补偿，也可人工修正，

8、试样尺寸：Ф(6～10)×50mm，(2-10) ×(2-10)×50mm，方形、圆形均可；

9、电源：220V，2KW，

10、ZRPY智能膨胀仪连计算机自动控温、记录、存储、打印数椐，打印温度-膨胀系数曲线。所有试验操作均由计算机界面完成，操作方便易学并提供全套软件。

11、测试架材质：刚玉；

12、发热元件：硅碳棒。

注意：测温用的热电偶安装在测试架上，故在装样完成后一定要按将电炉推回原位再升温（确保测试架伸进炉膛内），使测试架上的热电偶能检测到电炉内的温度方可升温。

高温卧式膨胀仪 TEC-1400热膨胀系数测定仪的组成及简单原理

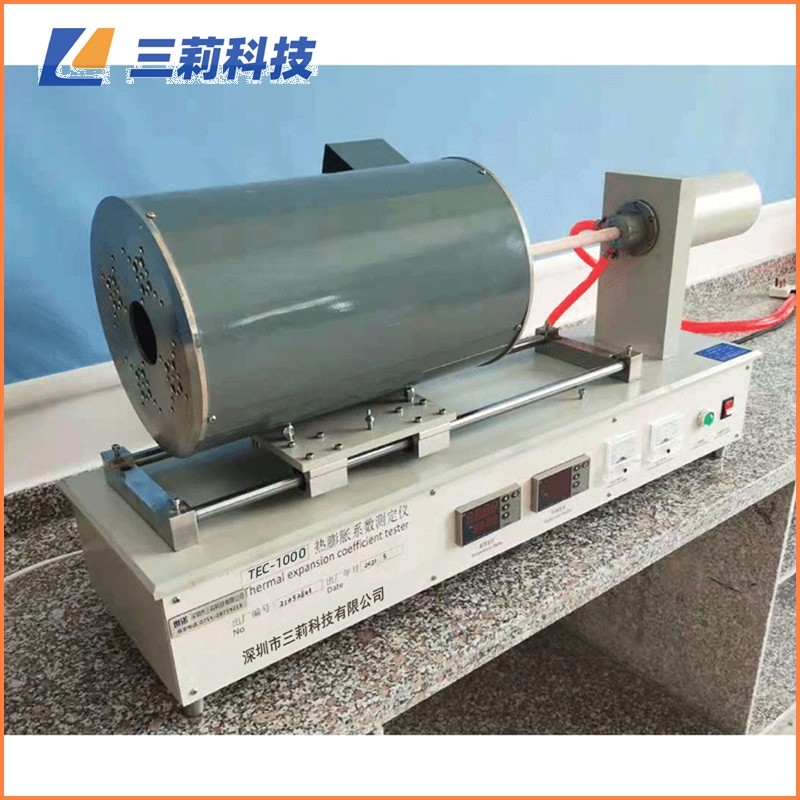

仪器由传感器装置、硅钼棒炉、小车、基座、电器控制柜五部分组成。

电炉升温后，炉膛内的试样发生膨胀，顶在试样端部的测试杆产生与之等量的位移量（如果不计系统的热变形量的话）。这一位移量由电感位移计地测量出来，并由位移表显示。

 为消除系统热变形量对测试结果的影响，在计算中需加上相应的补偿值才是试样的真实膨胀值。

1 、传感装置中的测试杆一端顶着试样，一端连着电感位移计铁芯。试样的另一端顶在固定的试样档板上。因而试样在此端的自由

度被限制了，所以试样的膨胀将引起位移传感器的铁芯相应的位移。

2、试样装在试样管中固定不动，进出炉膛靠移动电阻炉来实现。这样避免了试样受到振动，电阻炉膛装在小车上，小车可在基座导轨上移动。

3、电气部分。电炉采用高温硅碳棒发热。炉温测定采用相应热电偶及温控仪。

高温卧式膨胀仪 TEC-1400热膨胀系数测定仪使用与操作

仪器出厂时，各部分已作好调整。使用时只需要按下列程序操作即可。

1、基座安放水平，调整电阻炉位置，使炉膛与试样管相对运动自如，要防止它们相互发生摩擦、碰撞现象。调整、移动电阻炉时一定要缓慢，以防损坏炉膛和试样管。

2、调节电感位移计的“零”位。当测试杆和试样接触后，位移显示可能不指示“零”位，此时可调节微调旋钮，使位移表指示在“零”位。对于计算机控制系统，在测量范围内的任一点都可以作为“零”点，一般调节为1000um（数字显示）。

3、按电气接线图接好电源、电炉和热电偶等连线及地线。

4、升温控制可仔细阅读配套说明书。

随着炉温的升高，试样将膨胀变形，通过电感位移传感器将其变化数值在位移表上显示。

5、连接好各电源线，将切好的试样放入试样管中。

在升温时，为保证电子元器件不致烧损，升温时要接通炉体两端冷却水，炉温达700℃之前，冷却水流量要少一些，700—1400℃时，水流量要大一些，使水温能保持在室温50℃即可。
