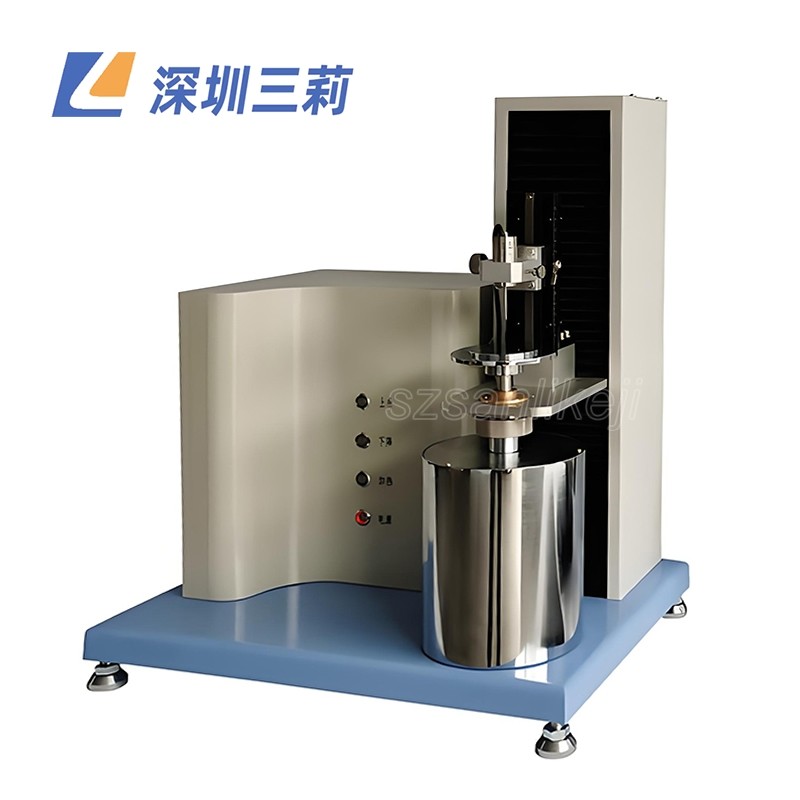

热机械分析仪 玻璃化温度流动温度线性热膨胀系数维卡软化温度测试

1.用途概述

热机械分析仪是由系统机控制，使试样在炉体内以一定的加热速率加热试样，使试样在恒定的较小的负荷下随温度升高发生形变，测量试样温度—形变曲线并通过分析该试样的温度—形变曲线，研究高分子材料力学性能的仪器。它能够测定材料在等速升温条件下的温度、变形曲线，从而确定材料的玻璃化温度、流动温度、线性热膨胀系数、维卡软化温度等，可广泛应用于高分子及其合成材料的科研和生产中。

2.工作原理

聚合物试样随温度上升，从玻璃态转变为高弹态，从高弹态转变为流动态。试样的高弹态和流动态是可以通过形变过程而确定的。所以该机的工作原理就是通过铂电阻Pt100感温元件测量炉内的温度，由PLC进行PID运算，控制加热部件单元，达到等速升温的目的。形变由位移传感器显示并输出位移信号上传至PC机，PC机绘制温度-变形曲线。

3.技术指标

3.1 试验舱温度

3.1.1 试验舱温度范围：室温～500℃

3.1.2温度准确度：±0.5℃

3.1.3升温速率：0.5℃/ min～5℃/ min

3.1.4控温元件：Pt100

3.1.5试验舱炉腔测温单元：热电偶T

3.1.6 温度分辨率：0.1℃

3.2 试样变形位移测量

3.2.1位移有效测量范围：5mm

3.2.2 位移测量分辨率：0.001mm

3.2.3 位移测量准确度：±0.005mm

3.3 载荷部分

3.3.1 一级负荷质量：512g

3.3.2 砝码：400g

3.3.3传感器磁芯2克

3.3.4石英玻璃管6克

3.4 时间显示

内部时钟自动计算，时间误差：±1s/h

3.5 加热部分

采用固态继电器控制的电阻丝加热

3.5.1 加热电压：AC220V，50Hz

3.5.1 加热功率：500W

3.6 试验方式

拉伸，弯曲，压缩，针入，膨胀。

3.7 总电源功率：800W

3.8 电    源：AC 220V±10%，50Hz

3.9仪器外型尺寸：460×320×555mm

3.10 仪器重量：15kg
