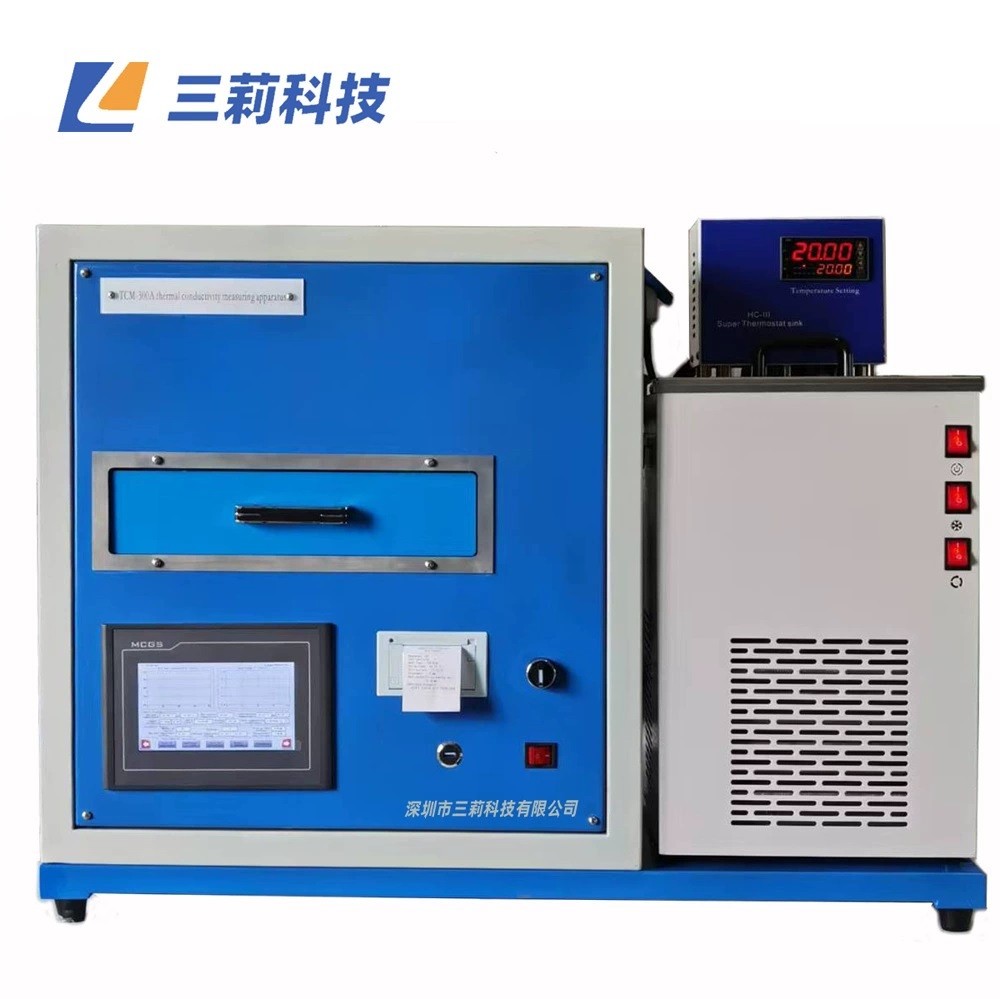

TCM-300A导热系数测定仪

一、概述：

材料的热导率是研究材料物理性能的一个重要参数指标，在航空、原子能、建筑材料，非金属材料等工业部门都要求对有关材料的热导率，进行预测或实际测定。其测试方法分为稳态法和动态测试法，该仪器基于护热平板法的原理，兼配相关国标要求，并作出了相应的改进，由计算机自动完成测试工作，并对各状态点进行数字化显示。亦以可人工完成测试，满足了材料检测研究部门对材料导热系数的高精度测试要求。

仪器参考标准：GB/T 10295-2008《绝热材料稳态热阻及有关特性的测定  热流计法》

二、主要技术性能

1、应用范围

本仪器适用于测定干燥或不同含湿状况下匀质板状材料的导热系数。

导热系数范围：0.001～3.0w/m·k

2、可以完成平板法测试，仪器提供了对实验温度实现可控状态下的测试；并可达到热板蕞高温度150℃。

3、仪器实现数字化及测温仪表精度优于0.1K，室温自动电子补偿，亦可采用外部冰点补偿。

4、电源：220V/50HZ。

5、测量结果：准确度        ±3%

6、加热电源：加热电压的波动，不超过±0.5%

7、可连接上位机(实际计算机自动测试，在稳定条件下只需15分钟可测试一组数据)。

8、可显示实验参数、曲线，并实现数据打印输出。

9、实现多种测试方法；参比对照，有助于进一步对材料导热性能的对比研究。

10、工作条件

①环境温度                             10°～35℃

②相对湿度                             ≤80%RH

③室温要求稳定                   日平均温度波动≤±1.5℃

11、试样尺寸及有效面积要求：

蕞大尺寸及有效面积：300×300×50(mm)

蕞小尺寸：300×300×5(mm)

要求与极板接触面平整。

三：仪器装置

仪器由高精度测温仪表；上极板加热器， 上、下极板，测温热电偶，下极恒温水槽，计算机测试系统组成。

1、试件部分：包括恒温装置，蕞高30℃

2、加热系统：上极板温度加热器加热。

3、保护热板层

4、测温系统：采用数显示高精度仪表，保证其精度和稳定性，并实现零点内部补偿。

5、计算机测试部件，包括，计算机一套和通讯组件及软件：

四、操作步骤

（一）对试件的要求：

1、取样应从样品材料中均质部位处取。

2、取样大小成型尺寸不能大于300×300×50（mm）

3、取样后将试样表面平整处理。

4、试件两表面应平行，且厚度均匀，与极板接触面应平整且结合紧密试验时，可在此面涂上一层相同材料的粉状料或涂上一层高温导热胶，不能含杂质及灰尘。

5、粉状材料用围框的办法按上述原理处理。

（二）、实验操作

1、给仪器上电，按标准取样将样品放在冷热板的中间，

设置好恒温水槽的温度（一般比上热板低10度）。

2、开启电脑，双击桌面图标，打开软件，进入软件界面。

3、输入温度后，依次点击设置，点击单击状态检测，软件下方所有的数据正常，即通讯成功。

4.状态检测结束后，点击实验开始后，即可启动测试开始实验。

5、试验完毕后，点击结束试验，点击打印测试报告，即可看到测试结果。

6、点击保存，输入保存路径及保存文件夹名称，即可保存报告。
