TCMX-3A(交叉线法)瞬态热线法导热系数测试仪

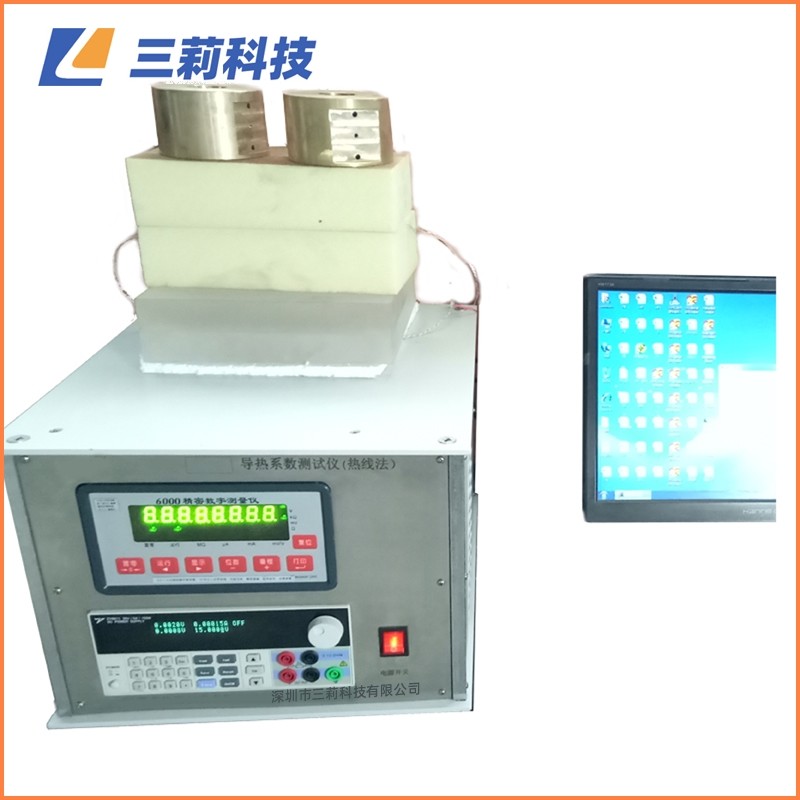

TCMX-3瞬态热线法导热系数测试仪

一、概述

TCMX-3导热系数测试仪采用瞬态热线法，含交叉线法和平行线法，主要测量固态和粉状材料在不同温度下导热系数、导温系数（热扩散系数）和比热容。具有高精度、高分辨率、高复现性等特点。由计算机控制进行自动测量。广泛适用于研究院校、质检、厂矿等部门对材料的导热系数测量。

本仪器是在TCMX-2基础上重新进行开发设计，提高了测量精度和重现性，结构更加合理，使用更方便。

型号分类：

TCMX-3A主要采用交叉热线法（也可用平行线法测量5w/mk以下的材料）；

TCMX-3B采用平行线法，测量小于25w/mk的材料。

参考标准：

GB/5990-86《定形隔热耐火制品导热系数试验方法(热线法)》；

GB/T17106-1997《耐火材料导热系数实验方法（平行线法）》；

GB 11205-89《橡胶热导率的测定（瞬态热丝法）》;

GB/T10297-1998《非金属固体材料导热系数的测定(热线法)》等。

二、 主要技术指标

1、测量范围： TCMX-3A(交叉线法)   0.015~2.0 W/(m·K)

              TCMX-3A(平行线法)   0.015~5.0 W/(m·K)

              TCMX-3B(平行线法)   0.015~25.0 W/(m·K)

2、温度范围： -40～120 ℃（需配高低温恒温箱）配铜-康铜热线

              室温～1000 ℃（需配电阻丝电阻炉）配镍铬-镍硅或铂-铂铑热线

              室温～1300 ℃（需配硅碳棒电阻炉）配铂-铂铑热线

              室温～1600 ℃（需配硅钼棒电阻炉）配铂-铂铑热线

高温炉为选配项

3、测量精度： <±5.0 %

4、试样尺寸：2块 不小于40mm×80mm×114mm的互相对称的长方体或2块横截面直径不小于80mm，长度不小于114mm的半圆柱体叠合成的圆柱体；（或根据用户要求订做），

5、温度分辩： 0.001℃

6、热线电源：TCMX-3A电流分辩0.01mA，电压分辩0.1mV

             TCMX-3B电流分辩0.1mA，电压分辩0.1mV

7、设备电源： 电压220V；频率50Hz；功率500W（配用电炉温度控制器电源的要求参看电炉温度控器说明书）
