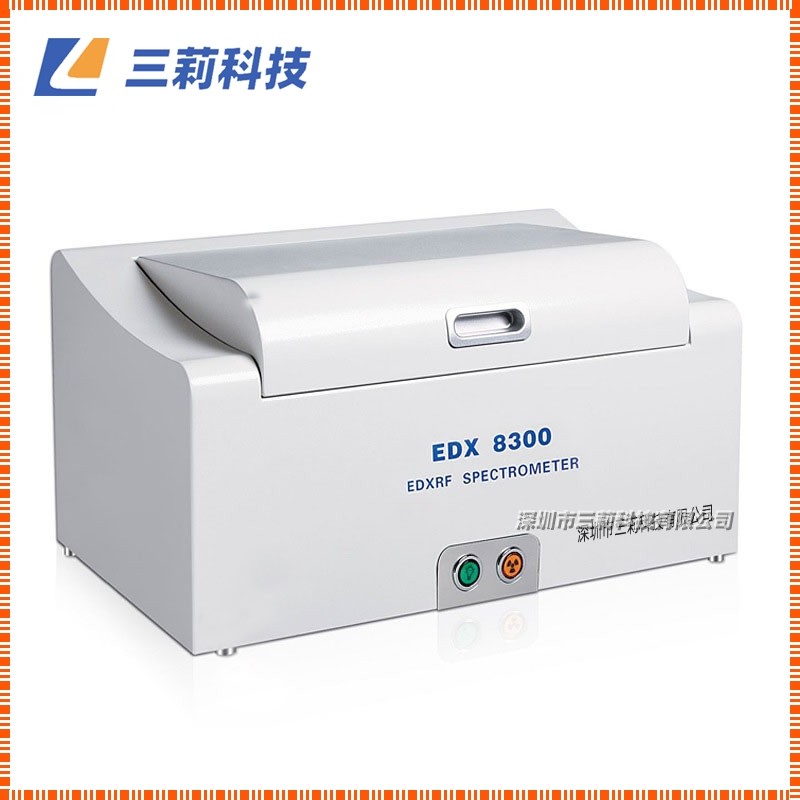

EDX8300H(真空型）能量色散X荧光光谱仪

应用领域：

1.ROHS\无卤检测指令

2.合金分析领域（特别是轻元素如：AL等）

铜合金成分分析

铜合金牌号判定

不锈钢成分分析（抽真空轻元素检测）

不锈钢牌号判定

模具钢成分分析

3.矿石.煤炭.土壤成分分析（需用压片机）

4.包装指令检测标准（94/62/EC)

CD+PB+Hg+Cr6＜100

5.玩具指令检测标准

EN71-3

1.5.工作条件：

●工作温度：15-30℃

●相对湿度：40%～70%

●电源：AC:220V±5V

1.6.技术性能及指标:

1.6.1.元素分析范围从钠(Na)到铀(U)；

1.6.2.元素含量分析范围为1PPm到99.99%；

1.6.3.测量时间：100-300秒(可调)；

1.6.4.RoHS指令规定的有害元素（限Cd/Pb/Cr/Hg/Br/Cl）其检测限度zui高达1PPM；

1.6.7.能量分辨率为129±5电子伏特；

1.6.8.温度适应范围为15℃至30℃；

1.6.9.电源：交流220V±5V（建议配置交流净化稳压电源）；

1.7.产品特点

1.7.1EDX8300H是EDX8800E型的升级版，更好地应对RoHS、无卤等环保指令，配置了真空测试系统，增加了元素测试范围，探测器配备SDD的测试系统，特别是提高了Na、Mg、Al、Si等轻元素的检出限，度提高了，同时在测试Cd/Pb/Cr/Hg/Br/Cl等其他元素的重复性稳定性有了明显的提高。

1.7.2整体结构化设计，仪器美观大方。

1.7.3采用美国型的SDD探测器，电致冷而非液氮制冷，体积小、数据分析准确且维护成本低。

1.7.4采用自主研发的SES信号处理系统，有效提高峰背比，让测量更。

1.7.5一键式自动测试，使用更简单，更方便，界面更人性化。

1.7.6七种光路校正准直系统，根据不同样品自动切换。

1.7.7多重防辐射泄露设计，辐射防护级别属于同类产品zui高级。

1.7.8优化一体化散热设计，使整机散热性能得到更大提高，确保X射线源的运行安全。

1.7.9的机芯温度监控技术，确保射线源的运行，有效延长其使用寿命，降低使用成本。

1.7.10多重仪器配件保护系统，并可通过软件进行全程监控,让仪器工作更稳定、更安全。

1.7.11真空测试软件，是否抽真空可自由选择，真空度实时显示，标准视窗设计，界面友好，操作简便，所有控制均在轻点鼠标之间。

1.7.12本机采用USB2.0接口，有效保证数据准确高速有效的传输。

1.7.13的全自动真空系统,屏蔽空气对轻元素测试的影响,极大提高了轻元素的检出限，同时也扩大了检测范围。

1.7.14一体化真空腔体设计，有效地保证了符合测试要求的真空度，同时提高了设备的可维性。

1.7.15抽真空测试和不抽真空测试转换简单，方便客户使用；同时开盖即解除真空，安全、简单实用。

2.仪器硬件部分主要配置

2.1SDD电制冷探测器:（型探测器）

2.1.1.SDD电制冷探测器；分辨率：129±5e电子伏特

2.1.2.放大电路模块:对样品特征X射线进行探测；把探测采集的信息,进一步放大。

2.2X射线激发装置(薄铍窗光管）:

2.2.1.灯丝电流最大输出：1mA；

2.2.2.属于半损耗型部件，使用寿命大于5000小时

2.3高压发射装置:

2.3.1.电压最大输出：50kV；

2.3.2.最小5kv可控调节

2.3.3.自带电压过载保护

2.4　一体化真空系统

2.4.1　具有低震动、低噪音、自保护及抽速快等优良性能的真空泵系统；

2.4.2　几何抽速：60L/min（50Hz）

2.4.3　极限压力：6.7×10-2Pa

2.5多道分析器:

2.5.1.将采集的模拟信号转换成数字信号,并将处理结果提供给上位机软件；

2.5.2最大道数：4096；

2.5.3包含信号增强处理功能；

2.65光路过滤模块

2.6.1降低X射线光路发送过程中的干扰，保证探测器接收信号准确；

2.6.2将准直器与滤光处整合；

2.7准直器自动切换模块

2.7.1多达7种选择，口径分别为8-1＃,8-2＃,8-3＃,8-4＃，6＃,4＃,2＃。

2.8滤光片自动切换模块

2.8.1五种滤光片的自由选择和切换。

2.9准直器和滤光片的自由组合模块

2.9.1多达几十种的准直器和滤光片的自由组合。

2.10工作曲线自动选择模块

2.10.1自动选择工作曲线，摒弃手动选择，避免人为操作失误，将自动化和智能化

演绎得更，使操作更人性，更方便。

3.软件MeaRohs

3.1.1软件简介

针对RoHS(含卤素元素)检测开发的一款软件（含真空控制功能），对采集的光谱信号进行数据处理、计算并报告显示测量结果。

3.1.2功能介绍

※可应对欧盟RoHS指令中六种物质涉及的五种元素Cd,Pb,Hg,Br,Cr和卤素元素Cl测试，测量时间为100-300秒（可调）

※操作界面简洁直观，使用方便，无需人士操作

3.2金属合金元素分析软件CA2008(可选)

3.2.1元素分析范围：从钠（Na）到铀（U）；

3.2.2一次可同时分析24个元素；

3.2.3分析检出限可达1PPM；

3.2.4含量分析范围一般为1ppm—99.9%；

3.2.5软件自带多种图像处理和分析计算方法；

3.2.6多次测量重复性可达0.1％；

3.2.7长期工作稳定性为0.1％；

3.2.8能量分辨率为149±5eV；

3.2.9软件自带多种图像处理和计算方法；

3.2.10应用领域：合金（如不锈钢、铜合金、铝合金等合金）所含元素含量分析（如Cu、Zn、Pb、Sn、Fe、Ni、Mn、Sb、Al、Si、Cr、Mo、Co、Ti、V等元素）；

3.3镀层厚度测试软件NSMeasure（可选）

3.3.1元素分析范围：从钠（Na）到铀（U）；

3.3.2一次可同时分析3层以上镀层；

3.3.3分析检出限可达0.01μm；

3.3.4分析厚度一般为0.1μm到30μm之间；

3.3.5多次测量重复性可达0.1μm（对于小于1μm的最外层镀层）；

3.3.6长期工作稳定性为0.1μm（对于小于1μm的最外层镀层）；

3.3.7配置小孔准直器，测试光斑在0.2mm以内；

3.3.8探测器能量分辨率为149±5eV；

3.3.9应用领域:金属电镀层厚度的测量,如Zn/Fe、Ni/Fe、Ni/Cu、Sn/Cu、Ag/Cu等；

3.4矿石土壤成分分析

3.4.1可快速分析汞（Hg）、铬（Cr）、铅(Pb)、镉(Cd)和类金属砷(As)等重金属元素，以及矿石土壤里面所包含的的锌(Zn)、铜(Cu)、镍(Ni)、硅（Si）、锰（Mn）、铁（Fe）钙（Ca）等多种金属元素成分。含量分析范围一般为2ppm—99.9%分析，分析检出限可达2PPM。
