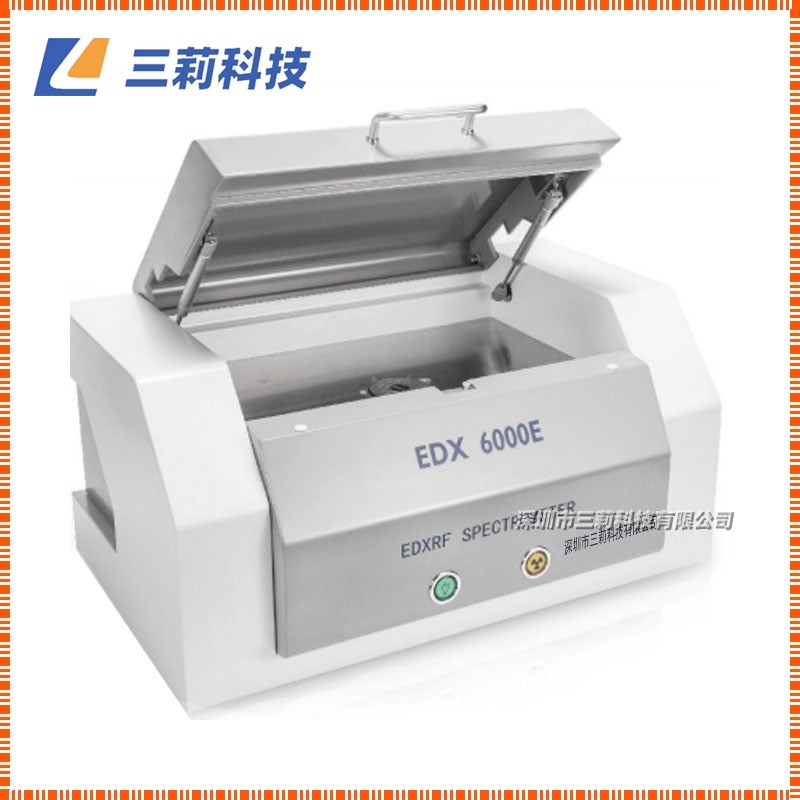

EDX6000E能量色散X荧光光谱仪RoHS卤素检测仪/合金成分分析仪/镀层测厚仪

{RoHS卤素检测仪/合金成分分析仪/镀层测厚仪}

1.5工作条件：

1.5.1工作温度：15-30℃

1.5.2相对湿度：40%～60%

1.5.3电   源：AC220V±5V

1.6技术性能及指标:
1.6.1元素分析范围从硫(S)到铀(U)
1.6.2元素含量分析范围为2PPm到99.99%

1.6.3测量时间：60-200秒

1.6.4RoHS指令规定的有害元素（限Cd/Pb/Cr/Hg/Br）其检测限度zui高达2PPM

1.6.5能量分辨率为149±5电子伏特

1.6.6温度适应范围为15℃至30℃

1.6.7电源：交流220V±5V


1.7产品特点:

EDX6000E是针对RoHS检测、合金元素分析、电镀层测厚等设计的一款产品

打破传统仪器直线的设计，采用流线体的整体化设计，仪器时尚大方

采用美国的Si-PIN探测器，电致冷而非液氮制冷，体积小、数据分析准确，维护成本低

采用自主研发的SES信号处理系统，有效提高测量的灵敏度，让测量更

一键式自动测试，使用更简单，更方便，更人性化

七种光路校正准直系统，根据不同样品自动切换

多重防辐射泄露设计，辐射防护级别优于同类产品。

先进的一体化散热设计，使整机散热性能得到极大提高，保证了核心部件的运行安全的机芯温控技术，保证X射线源的运行，有效延长其使用寿命，降低使用成本

多重仪器配件保护系统，并可通过软件进行全程监控,让仪器工作更稳定、更安全

测试软件，标准视窗设计，界面友好，操作方便

本机采用USB3.0接口，有效地保证了数据准确高速有效的传输

2.仪器硬件部分主要配置

2.1Si-PIN电制冷半导体探测器

       2.1.1Si-PIN电制冷半导体探测器；分辨率：149±5电子伏特

       2.1.2放大电路模块:对样品特征X射线进行探测；把探测采集的信息,进一步放大

2.2X射线激发装置

2.2.1灯丝电流最大输出：1mA

2.2.2属于半损耗型部件，50W空冷

2.3高低压电源

2.3.1电压最大输出：50kV

2.3.2最小5kv可控调节

2.3.3自带电压过载保护

2.4多道脉冲幅度分析器

2.4.1将采集的模拟信号转换成数字信号,并将处理结果提供给上位机软件

2.4.2最大道数：4096

2.4.3包含信号增强处理

2.5光路过滤模块
2.5.1降低X射线光路发送过程中的干扰，保证探测器接收信号准确

2.5.2将准直器与滤光片整合

2.6准直器自动切换模块

2.6.1多达7种选择，口径分别为8-1＃,8-2＃,8-3＃,4＃，2＃,1＃,0.5＃

2.7滤光片自动切换模块

2.7.1五种滤光片的自由选择和切换


2.8准直器和滤光片的自由组合模块

2.8.1多达几十种的准直器和滤光片的自由组合


2.9工作曲线自动选择模块

2.9.1自动选择工作曲线，摒弃手动选择，避免人为操作失误，将自动化和智能化演绎得
更，使操作更人性，更方便。

3.软件配置
3.1RoHS有害元素分析软件
3.1.1针对RoHS检测而开发，对采集的光谱信号进行数据处理、计算并报告
显示测量结果。

3.2合金成分元素分析软件

3.2.1元素分析范围：从硫（S）到铀（U）

3.2.2一次可同时分析24个元素

3.2.3分析检出限可达100PPM

3.2.4含量分析范围一般为100ppm—99.9%

3.2.5软件自带多种图像处理和分析计算方法

3.2.6多次测量重复性可达0.1％

3.2.7长期工作稳定性为0.1％
3.2.8能量分辨率为149±5eV
3.2.9软件自带多种图像处理和计算方法

3.3FP金属镀层分析软件

3.3.1元素分析范围：从硫（S）到铀（U）

3.3.2一次可同时分析3层以上镀层

3.3.3分析检出限可达0.1μm

3.3.4分析厚度一般为0.1μm到30μm之间

3.3.5多次测量重复性可达0.1μm（对于小于1μm的最外层镀层）

3.3.6长期工作稳定性为0.1μm（对于小于1μm的最外层镀层）

3.3.7配置小孔准直器，测试光斑在0.2mm以内

3.3.8探测器能量分辨率为149±5eV

3.3.9应用领域:金属电镀层厚度的测量,如Zn/Fe、Ni/Fe、Ni/Cu、Sn/Cu、Ag/Cu等

3.4功能介绍

       ※应对欧盟RoHS指令中六种物质涉及的五种元素Cd,Pb,Hg,Br,Cr测试，
测量时间为60-200秒

※操作界面简洁直观，使用方便，无需人士操作
如下图所示：

※可自动选择适合的校准曲线，测量更方便，更准确
※中英文界面自动切换，并具有第三方语言订制功能
※自动校准仪器
※自带样品材质定性分析，防止手动用户选择错误曲线
※多种报告形式打印
※可同时显示多个光谱图
※机芯温度监控技术，保证X射线源的运行，有效延长其使用寿命，降低使用成本

4.样品配置

4.1样品腔
开放式大样品腔

4.2标样
标准样品
银校准片
