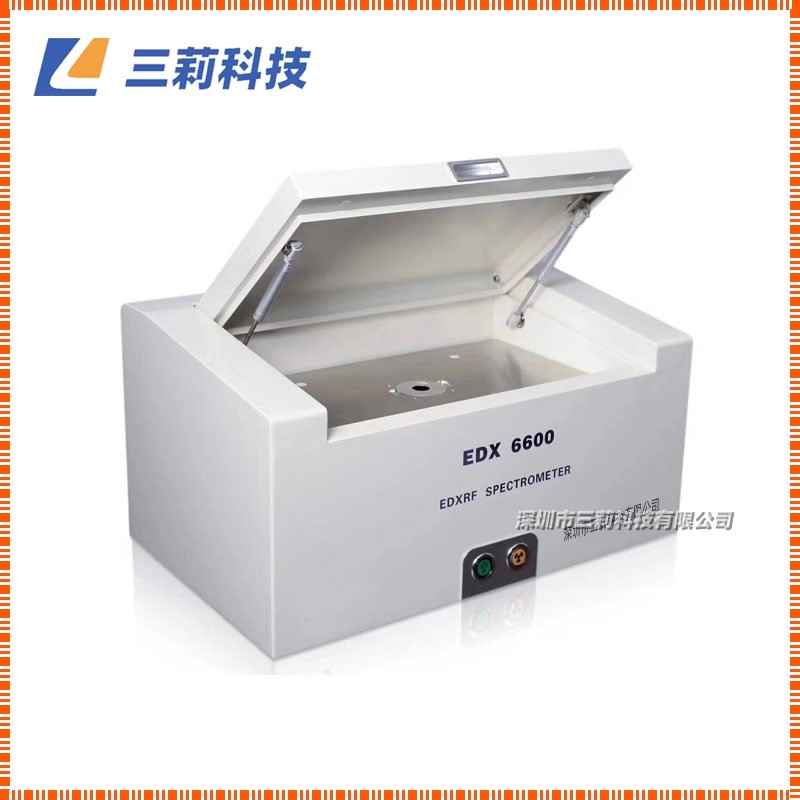

EDX 6600能量色散X荧光光谱仪 无卤测试，镀层测厚，合金成份分析

用途：【RoHS指令，EN71-3玩具指令,94/62/EC包装指令,无卤测试，镀层测厚，成份分析等检测】

1.5. 工作条件：

● 工作温度：15-30℃

● 相对湿度：40%～50%

● 电源：AC :220V ±5V

1.6. 技术性能及指标:

1.6.1. 元素分析范围从硫(S)到铀(U)；

1.6.2. 元素含量分析范围为2 PPm到99.99%；

1.6.3. 测量时间：100-300秒；

1.6.4. RoHS+卤素指令规定的有害元素Cd/Pb/Cr/Hg/Br/CI其检测限度zui高达2PPM；

1.6.5 采用微聚焦准直技术，最小可达Ф0.5mm,应对小样品测试轻松自如。

1.6.6 能量分辨率为149±5电子伏特；

1.6.7温度适应范围为15℃至30℃；

1.6.8 电源：交流220V±5V；（建议配置交流净化稳压电源。）

1.7.产品特点

1.7.1EDX6600是针对ROHS、EN71等环保指令设计得一款产品。

1.7.2打破传统仪器直线的设计，采用流线体的整体化设计，仪器时尚大方。

1.7.3采用美国型的Si-pin探测器，电致冷而非液氮制冷，体积小、数据分析准确且维护成本低。

1.7.4采用自主研发的SES信号处理系统，有效提高测量的灵敏度，让测量更。

1.7.5一键式自动测试，使用更简单，更方便，更人性化。

1.7.6七种光路校正准直系统，根据不同样品自动切换。

1.7.7多重防辐射泄露设计，辐射防护级别属于同类产品zui高级。

1.7.8先进的一体化散热设计，使整机散热性能得到极大提高，保证了核心部件的运行安全。

1.7.9的机芯温控技术，保证X射线源的运行，有效延长其使用寿命，降低使用成本。

1.7.10多重仪器配件保护系统，并可通过软件进行全程监控, 让仪器工作更稳定、更安全。

1.7.11ROHS测试软件，标准视窗设计，界面友好，操作方便。

1.7.12本机采用USB2.0接口，有效地保证了数据准确高速有效的传输。

2.仪器硬件部分主要配置

2.1Si-pin电制冷半导体探测器:（型探测器）

2.1.1.  Si-pin电制冷半导体探测器；分辨率：149±5电子伏特

2.1.2. 放大电路模块:对样品特征X射线进行探测；把探测采集的信息,进一步放大。

2.2  X射线激发装置:

2.2.1. 灯丝电流最大输出：1mA；

2.2.2 .属于半损耗型部件，50W，空冷。

2.3  高压发射装置:

2.3.1. 电压最大输出： 50kV；

2.3.2.最小5kv可控调节

2.3.3.自带电压过载保护

2.4 多道分析器:

2.4.1. 将采集的模拟信号转换成数字信号,并将处理结果提供给上位机软件。

2.4.2  .最大道数： 2048；

2.4.3  包含信号增强处理

2.5光路过滤模块

2.5.1  降低X射线光路发送过程中的干扰，保证探测器接收信号准确。

2.5.2  将准直器与滤光处整合；

2.6  准直器自动切换模块

2.6.1多达7种选择，口径分别为8-1＃, 8-2＃, 8-3＃, 8-4＃，6＃, 4＃, 2＃。

2.7  滤光片自动切换模块

2.7.1五种滤光片的自由选择和切换。

2.8  准直器和滤光片的自由组合模块

2.8.1 多达几十种的准直器和滤光片的自由组合。

2.9  工作曲线自动选择模块

2.9.1 自动选择工作曲线，摒弃手动选择，避免人为操作失误，将自动化和智能化

演绎得更，使操作更人性，更方便。

3. 软件MeaRohs2008

4.1.1软件简介

针对ROHS检测而开发，对采集的光谱信号进行数据处理、计算并报告显示测量结果。

4.1.2功能介绍

※应对欧盟RoHS指令中六种物质涉及的五种元素 Cd, Pb, Hg, Br, Cr测试，测量时间为100-300秒

※操作界面简洁直观，使用方便，无需人士操作

如下图所示：

※可自动选择适合的校准曲线，测量更方便，更准确。

※中英文界面自动切换，并具有第三方语言订制功能

※自动校准仪器。

※自带样品材质定性分析，防止手动用户选择错误曲线

※多种报告形式打印。如下图所示：

※可同时显示多个光谱图

※的机芯温度监控技术，保证X射线源的运行，有效延长其使用寿命，降低使用成本。

4. 样品配置

标准样品用于制作工作曲线

4.1  样品腔

开放式大样品腔

4.2  标样

欧盟标样EC680K

纯银样品
